Комплект №2 ЭКОНОМ для 3G USB-модема


Диапазон связи : 3G 2100

Вес : 0.3 кг

Размер : 120x120x60

Коэффициент Усиления Дб : 9 дБ

Антенный разъем : Универсальный адаптер

Частотный диапазон : 1705-2175 МГц

Наличие:
Под заказ
Стоимость :
1 800 р.

код товара: 7129


Поделиться

Вы спрашиваете: Чем же выгодно отличается данный продукт от других конкурентных присутствующих на рынке?

Ответ прост:

1. Антенна.

Облучатель AX-2000 OFFSET + офсетная зеркальная антенна (обычная спутниковая «тарелка») = надежная мощная антенна с коэффициентом усиления 19 — 28 децибел, самая сильная из всех существующих в данном диапазоне частот. В комплект поставки спутниковая «тарелка» не входит. Что бы правильно выбрать диаметр антенны обратимся к следующей таблице.

Диаметр антенны Результирующий коэффициент усиления

Таким образом, чем больше диаметр антенны, тем больше коэффициент усиления.

Мы рекомендуем:

— использовать антенны 0,55-0,9 метра, т.к. они имеют сравнительно небольшую парусность

— использовать «тарелки» отечественного производства, но так же можно использовать и любую другую офсетную антенну
0,55м 19dBi
0,6м 20dBi
0,9м 23dBi
1,2м 26.5dBi
1,5м 28Bi

 Каждый облучатель в процессе изготовления тестируется и если необходимо — подстраивается опытными специалистами, чем исключается брак.


2. Адаптер

Часто USB 3G модемы не имеют внешних разъемов для подключения внешней антенны. Для этого случая мы предлагаем в комплекте универсальный адаптер, работающий с любыми USB 3G модемами без выхода на внешнюю антенну (габариты модема не должны превышать 25мм х 15мм х 95мм). Если же ваш модем имеет разъем CRC-9 или TS-9, то мы можем снабдить ваш комплект качественными адаптером. Ниже приведена таблица поясняющая, какой адаптер лучше выбрать для того или иного модема:







 AXA-2000

CRC-9

TS-9



Совместим с модемами: Е150. Е171, Е173, Е352 и др. не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм

Совместим с модемами: E5776s-22, E3276 (М150-1),E3272 (М100-4), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, K3806, E176G и др

Совместим с модемами: Е392

3. Установка

Чтобы установить данный комплект не требуется специальных знаний и умений, необходимо просто выполнить рекомендации из инструкции по установке

— Для подготовки к работе, установливаем облучатель вместо спутникого конвертера (спутниковой головки) на  «тарелку». Подключаем кабель.

 — Устанавливаем антенну на мачту или вертикальную трубу и направляем в сторону ближайшей вышки 3G. Наклоняем антенну на угол указанный в инструкции.

— Антенный коаксиальный кабель идущий от облучателя подключаем к адаптеру для 3G USB модемов  — AXA-2000.

— Подключаем 3G USB-модем к компьютеру через USB-удлинитель (не входит в комплект).

— Вкладываем 3G USB-модем в адаптер AXA-2000

— Закрываем крышкой
 -подключаемся к компьютеру и работаем в интернете

Для удобства пользованием интернетом в помещениях рекомендуем приобрести 3G WIFI роутер.

Используя данное устройство вы можете пользоваться планшетом, ноутбуком в любой точке помещения, разместить свой телевизор и др. устройства (имеющие встроенный WIFI адаптер) в удобном месте. Применение роутера может существенно снизить длину соединительного кабеля между антенной и адаптером, и тем самым увеличить уровень сигнала на входе модема, что необходимо на большом удалении от базовой станции 3G. Ниже приведена возможная реализация системы с использованием роутера, антенного комплекта и модема.

Покупая антенный комплект ВЫ экономите деньги и своё время.

Электрические характеристики
Рабочий диапазон частот, МГц

1705-2175

Собственное усиление, dBi

9

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м

19dBi

14 гр.
0,6м 20dBi 13 гр.
0,9м 23dBi 9 гр.
1,3м 26,5dBi 6 гр.
1,5м 28dBi 5 гр.
Ширина ДН  в Н-плоскости по уровню -10dB, град

110

Ширина ДН в Е-плоскостипо уровню -10dB, град

105

Уровень паразитной поляризации, dB -30
Входное сопротивление, Ом 75
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 50
Поляризация вертикальная

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,12х0,12х0,06

Разъем

F-female

Материал излучателя медь
Защитное покрытие порошковая полимерная краска
Материал защитной коробки PVC

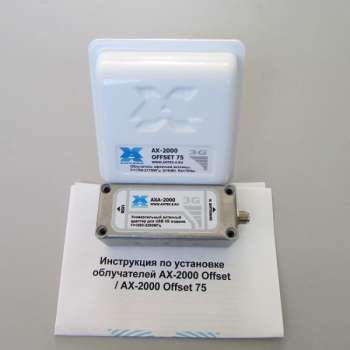

  1. Облучатель офсетной антенны AX-2000 OFFSET
  2. Адаптер USB 3G модема универсальный
  3. Инструкция по установке
  4. Упаковка
