Высококачественный гибкий коаксиальный СВЧ кабель с экраном в виде двойной оплетки и фторопластовым диэлектриком. Наиболее часто применяется в промышленных системах, требующих повышенной надежности и традиционно — в различной СВЧ аппаратуре аэрокосмического назначения. Сплошной посеребренный центральный проводник обеспечивает высокую амплитудную стабильность передаваемого сигнала при изгибах. Экран из двойной посеребренной оплетки высокой плотности (94% и 97%) позволяет добиться очень хорошего сочетания электрических и механических параметров. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (экструдируемого тефлона), кабель допускает применение в агрессивных средах, а также обладает высокой тепло- и огнестойкостью. Рекомендуется для использования в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Позволяет проводить большую мощность.
|

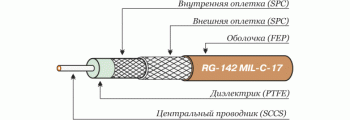

Конструктив | СВЧ кабель RG-142
|
|
Наименование
|
Материал
|
Диаметр
|
Описание
|
|
Центральный проводник
|
SСCS
|
0.94 мм
|
Сплошной
|
|
Диэлектрик
|
PTFE
|
2.95 мм
|
Сплошной
|
|
Внутренняя оплетка
|
SPC
|
3.60 мм
|
Плотность оплетки – 97%
|
|
Внешняя оплетка
|
SPC
|
4.25 мм
|
Плотность оплетки – 94%
|
|
Оболочка
|
FEP
|
4.95 мм
|
Цвет – коричневый
|
• SCCS: Омедненная сталь, покрытая серебром (Silver Plated Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• SPC: Посеребренная медь (Silver Plated Copper)
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)
|
Характеристики | СВЧ кабель RG-142
|
|
Номинальная погонная емкость
|
89.5 пФ/м
|
|
Импеданс
|
50±2 Ом
|
|
Максимальная рабочая частота
|
8 ГГц
|
|
Рабочая температура
|
-55 +105 °C
|
|
Эффективность экранирования
|
65 дБ (макс.)
|
|
Коэффициент укорочения
|
1.43
|
|
Вес
|
0.052 кг/м
|
|
Затухание и средняя мощность RG-142
|
Частота, МГц
|
50
|
100
|
400
|
1000
|
3000
|
5000
|
8000
|
|
Затухание, дБ/100 м
|
8.8
|
13
|
23
|
44
|
91
|
123
|
165
|
|
Средняя мощность, кВт
|
3.5
|
2.40
|
1.1
|
0.65
|
0.33
|
0.25
|
0.18
|
|
