Коаксиальный кабель RG-405


Размер : 2.64 мм

Марка кабеля :

Материал центр. Проводника : /

Производитель : Radiolab


Наличие:
На складе
Стоимость :
672 р.

код товара: 6258


Поделиться

Высококачественный гибкий коаксиальный СВЧ кабель диаметром 0.086 дюйма (2.18 мм) (по внешнему экрану) с фторопластовым диэлектриком, наиболее часто применяющийся в различной СВЧ аппаратуре аэрокосмического назначения. Сплошной посеребренный центральный проводник обеспечивает высокую амплитудную стабильность передаваемого сигнала при изгибах. Внутренний экран из спирально намотанной посеребренной медной ленты с 40% перекрытием между слоями, позволяет добиться отличной гибкости кабеля и практически 100%-ного экранирования. Специальная прецизионная технология намотки ленты с учетом параметров эластичности диэлектрика позволяет получить однородное волновое сопротивление по длине кабеля и безупречный контакт между отдельными витками ленточного экрана. Наружный экран в виде оплетки из посеребренного медного провода выполняет, главным образом, функции защитного элемента. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Позволяет проводить большую мощность.

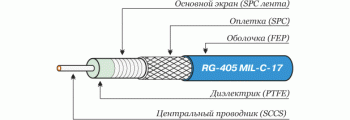

Конструктив | СВЧ кабель RG-405

Наименование

Материал

Диаметр

Описание

Центральный проводник

SCCS

0.511 мм

Сплошной

Диэлектрик

PTFE

1.63 мм

Сплошной

Основной экран

SPC лента

1.80 мм

100% покрытие

Оплетка

SPC

2.18 мм

Плотность оплетки – 97%

Оболочка

FEP

2.64 мм

Цвет - синий

• SCCS: Омедненная сталь покрытая серебром (Silver Plated Copper Clad Steel)
• PTFE: Фторопласт (Poly Tetra Fluor Ethylene)
• SPC: Посеребренная медь (Silver Plated Copper)
• FEP: Экструдируемый тефлон (Fluorinated Ethylene Propylene)

Характеристики | СВЧ кабель RG-405

Номинальная погонная емкость

95.1 пФ/м

Импеданс

50±2 Ом

Максимальная рабочая частота

40 ГГц

Рабочая температура

-55 +200 °C

Эффективность экранирования

100 дБ (макс.)

Коэффициент укорочения

1.43

Вес

0.0191 кг/м

Затухание и средняя мощность RG-405

Частота, МГц

500

1000

3000

5000

10000

18000

Затухание, дБ/100 м

49

72

135

180

266

370

Средняя мощность, кВт

0.18

0.115

0.06

0.045

0.03

0.021
