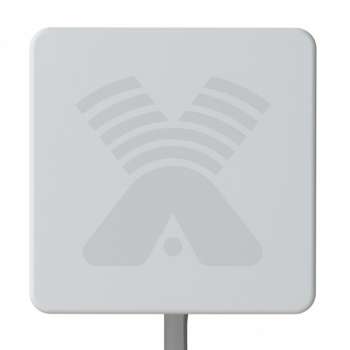

Антенна панельная AX-2020P BOX


Диапазон связи : 3G 2000

Вес : 4.48 кг

Размер : 450х450х105

Коэффициент Усиления Дб : 20 дБ

Антенный разъем : SMA

Частотный диапазон : 1900-2180 МГц

Производитель : Antex


Наличие:
В магазине
Стоимость :
3 650 р.

код товара: 5948


Поделиться

Панельная антенна AX-2020P с герметичным боксом для USB 3G модема является готовым решением для усиления сигнала UMTS2100 (WCDMA, HSPA и др.). Тип антенны — синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.



Достоинства:

  • Низкие потери в тракте от антенны к модему
  • Антенна удобна при установке на фасадах зданий.
  • Крепление антенны позволяет изменять угол наклона антенны
  • Активные излучателя антенны укрыты в пластиковый корпус
  • Герметичный бокс обеспечивает защиту модема от влаги по классу IP65
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы

Внимание: температурный диапазон работы системы из модема и антенны AX-2020P BOX ограничен температурным режимом работы конкретного USB-модема.



Характеристики адаптера
   Название адаптера
CRC9/SMA-female TS9/SMA-female MS-156/SMA-female
Длина кабеля, мм 200-250 200-250 80-100
Тип кабеля RG178 RG178 RG174
Разъем для антенны SMA-female SMA-female SMA-female
Раазъем для модема CRC9 TS9 MS-156
Ослабление в адаптере на частоте 2000 МГц, дБ не более 0.7 не более 0.7 не более 0.4
Температурный диапазон -40...+60 гр. Цельсия





Характеристики USB - удлинителя
Длина 10 метров
Тип кабеля FTP CAT 5Е 4х2-0.52 REXANT/CABLETECH
Разъем 1 USB A вилка
Разъем 2 USB A розетка
Температурный диапазон -10...+60 гр. Цельсия



Электрические характеристики антенны
Рабочий диапазон частот, МГц 1900÷2180

Усиление, dBi

19÷20

Ширина ДН в Н-плоскости, град

16÷18

Ширина ДН в Е-плоскости, град

16÷18

Уровень боковых лепестков, дБ не более -13
Отношение вперед/назад, дБ 24
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 50
Поляризация вертикальная/горизонтальная/наклонная

Механические характеристики

Масса антенны, крепления,бокса, удлиннителя г

4480

Габаритные размеры без крепления, м

0,45х0,45х0,105

Внутренние размеры герметичного бокса, мм не менее 184x135x60
Разъем

SMA-male

Материал антенны  сталь, оцинкованная сталь
Защитное покрытие порошковая полимерная краска
Материал защитной коробки антенны и бокса

ABS+поликарбонат









































  • Антенна AX-2020P BOX с установленным гермобоксом - 1
  • Адаптер для подключения модема к антенне (TS-9/CRC-9/MS-156) - не входит в комплект
  • USB-удлинитель 10 метров - 1
  • Антенное крепление на трубу или мачту - 1
  • Инструкция по установке - 1
  • Упаковка из картона - 1
