AX-2000 offet - 3G облучатель для офсетной спутниковой антенны
| Коэффициент Усиления Дб : 28 дБ Антенный разъем : /N-type Частотный диапазон : 1900-2180 МГц Наличие: |
В магазине
| Стоимость : | 800 р. | |  |
| код товара: 2533 Поделиться
|

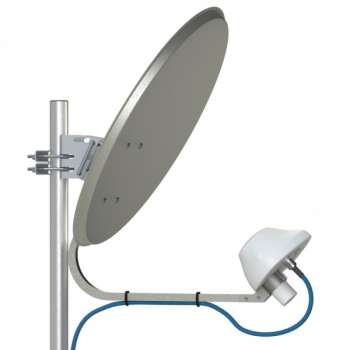

Облучатель AX-2000 OFFSET в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G-модемов диапазона 1900-2180МГц .
Достоинства антенны AX-2000 OFFSET:
- Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G.
- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
|
Электрические характеристики
|
|
Рабочий диапазон частот, МГц
|
1900-2180
|
|
Собственное усиление, dBi
|
10÷11
|
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)
|
|
0,55м
|
19dBi
|
14 гр.
|
|
0,6м
|
20dBi
|
13 гр.
|
|
0,9м
|
23dBi
|
9 гр.
|
|
1,3м
|
26,5dBi
|
6 гр.
|
|
1,5м
|
28dBi
|
5 гр.
|
|
|
Ширина ДН в Н-плоскости по уровню -10dB, град
|
90÷110
|
|
Ширина ДН в Е-плоскостипо уровню -10dB, град
|
90÷100
|
|
Уровень паразитной поляризации, dB
|
-30
|
|
Входное сопротивление, Ом
|
50
|
|
КСВ в рабочем диапазоне частот, не более
|
1,5
|
|
Допустимая мощность, Вт
|
10
|
|
Поляризация
|
вертикальная/горизонтальная/наклонная
|
|
Механические характеристики
|
|
Масса, г
|
300
|
|
Габаритные размеры, м
|
0,145х0,145х0,154
|
|
Разъем
|
N-female
|
|
Материал облучателя
|
оцинкованная сталь
|
|
Защитное покрытие
|
порошковая полимерная краска
|
|
Материал защитной коробки
|
ABS+Поликарбонат
|
|
