AX-2000 OFFSET MIMO 2x2 - облучатель 3G


Диапазон связи : 3G 2100

Передача данных :

Вес : 0,5 кг

Размер : 120х120х60

Коэффициент Усиления Дб : 19-28 дБ

Антенный разъем : /N-type

Частотный диапазон : 1900-2180 МГц

Производитель : Antex


Наличие:
На складе
Стоимость :
1 350 р.

код товара: 6319


Поделиться

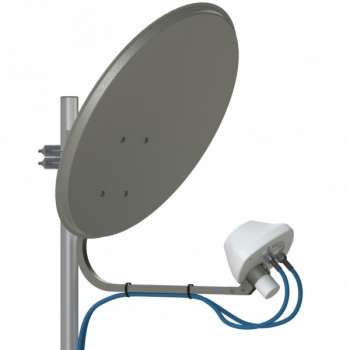

Облучатель AX-2000 OFFSET MIMO 2x2 используется совместно с с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 3G-модемов стандарта DS-HSPA и др. в диапазоне 1920-2180МГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов и благодаря поддержке технологии MIMO 2x2 скорость передачи данных может достигать 42 Мбит/сек (в DC-HSPA), а поддержке технологии Diversity сделать сигнал стабильнее в обычных стандартах 3G Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникого рефлектора в пределах углов +/-45 градусов, при этом фазовый центр облучателя не смещается из фокуса зеркала чем ускоряется/упрощается процесс настройки.

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м

19dBi

14 гр.
0,6м 20dBi 13 гр.
0,9м 23dBi 9 гр.
1,3м 26,5dBi 6 гр.
1,5м 28dBi 5 гр.
Ширина ДН  в Н-плоскости по уровню -10dB, град

110

Ширина ДН в Е-плоскостипо уровню -10dB, град

105

Развязка между входами антенны, не менее dB 28
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 10
Поляризация вертикальная

Механические характеристики

Масса, г

500

Габаритные размеры, м

0,12х0,12х0,06

Разъемы

2хN-female

Материал излучателя оцинкованная сталь
Защитное покрытие порошковая полимерная краска
Материал защитной коробки АБС-пластик с защитой от ультофиолетового излучения
  1. Облучатель AXA-2000 OFFSET MIMO 2x2...........................................1 шт.
  2. Инструкция по установке.....................................................................1 шт.
  3. Упаковка из микрогофрокартона или полиэтилена.............................1 шт.
