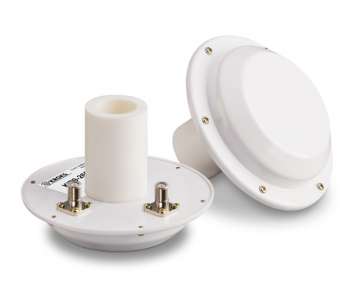

Облучатель стандарта MIMO при использовании с офсетными тарелками даёт мощное усиление до 34 дБ. Если у вас 4G модем, а скорость Интернета и уровень сигнала не устраивают, то использование связки 4G облучатель + тарелка уверенно усилит 4G сигнал. Благодара MIMO стандарту удваивается пропускная способность канала до 150 Мбит/c.
Следует помнить, что система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы. Точное наведение тарелки с облучателем возможно при использовании специального прибора- анализатора спектра.
Усиление устройства зависит от диаметра спутниковой тарелки:
|
Диаметр тарелки, метр
|
0,5
|
0,6
|
0,8
|
0,9
|
1,2
|
|
Коэффициент усиления, Дб
|
22
|
23
|
25
|
27
|
32
|
Установка облучателя KIP9-2600 DP
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 90° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.
Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя, должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка «смотрит» в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле, как это показано на рисунке.
