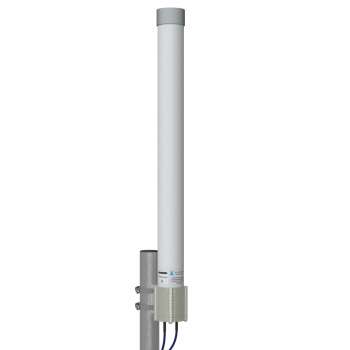

AX-2409R MIMO 2x2 (OMNI) Всенаправленная антенна


Диапазон связи : WIFI

Вес : 1.43 кг

Размер : 670x80x70

Коэффициент Усиления Дб : 9 дБ

Антенный разъем : N-type

Частотный диапазон : 2400-2484 МГц

Производитель : Antex


Наличие:
На складе
Стоимость :
3 500 р.

код товара: 6455


Поделиться

Антенна АX-2409R MIMO 2x2 имеет изотропную диаграмму направленности в горизонтальной плоскости (OMNI) и идеально подходит для формирования радиальной зоны обслуживания от базовой станции. Антенна состоит из щелевой и полосковой антенных решеток, что позволяет ей поддерживать технологию MIMO 2x2. Правильно подобранные размеры элементов обеспечивают неравномерность КУ в азимутальной плоскости менее 3 дБ. Главный лепесток антенны «поджат» к плоскости земли для обеспечения более комфортного покрытия ближней части зоны обслуживания. Радиус зоны обслуживания зависит от характеристик применяемого WIFI оборудования и может составлять до 3-5 км.


Достоинства антенны АX-2409R MIMO 2x2:

  • Излучатели антенны надежно укрыты от осадков и агрессивных воздействий в пластиковый ПВХ корпус.
  • Разъемы антенны имеют короткое замыкание между внешним и внутренним проводниками (DC GROUND), что снижает вероятность накопления статического электричества на входе WIFI адаптера/роутера и делает необязательным применение грозоразрядника при использовании коротких соединительных пигтейлов.
  • Антенна имеет контакт для подключения провода заземления.
  • Крепление антенны АX-2409R MIMO 2x2 позволяет установку на мачту диаметром 25-60мм (при наличии соответствуещих червячных хомутов).
  • Температурный диапазон эксплуатации составляет -45…+60 градусов.

Электрические характеристики

Рабочий диапазон частот, МГц

2400-2484

Усиление, dBi

9

Ширина ДН в азимутальной плоскости, град

360

Неравномерность ДН в азимутальной плоскости, дБ менее 3

Ширина ДН в вертикальной плоскости, град

12....15

Угол наклона ДН  в вертикальной плоскости, град 1...5
Кровень кроссполяризации, дб менее -25дБ

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Развязка между портами, дБ более 30

Допустимая мощность, Вт

10

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса с креплением, г

1430

Диаметр мачты, мм

30-58

Габаритные размеры без установленных червячных хомутов, м

0,67х0,08х0,07





Допустимая скорость ветра, м/сек

55

Разъем

2 х RP SMA-female

Материал излучателя

оцинкованная сталь

Материал защитного кожуха

PVC

Материал крепления

 сталь

Температурный диапазон эксплуатации, градус Цельсия -45....+60
