Решение позволяет обеспечить беспроводной wifi интернет при не уверенном приеме сигнала 4G/LTE/Yota, без использования выделенной линии. Усиление Wifi — 8 дБ. Усиление 4G — 20 дБ. Расстояние до базовой станции до 10км. Площадь покрытия до 1000м².

Как подключить комплект

Организовать wifi дома, в офисе, на даче, в загородном доме, в любом другом не сложно. Устанавливается внешняя антенна для приема 4G/LTE/Yota сигнала, к ней подключаются два пигтейла, они в свою очередь подключаются к двум антенным портам USB модема. Модем помещается в специальный бокс в антенне. Вставляете в модем СИМ-карту оператора сотовой связи, затем подключаете USB модем к WiFi роутеру посредством USB кабеля. Вставляете в модем СИМ-карту оператора сотовой связи, затем подключаете USB модем к WiFi роутеру. Роутер имеет два разъема, к которым подключаются wifi антенны. В данном решении одна внутренняя антенна служит для обеспечения интернета wifi внутри дома, другая внешняя, подключенная ко второму разъему, служит для обеспечения wifi интернета на участке. В данном варианте, за счет применения внешней направленной антенны 4G/LTE/Yota достигается существенное усиление сигнала, за счет чего становится возможным прием сигнала оператора на расстоянии до 10 км. Ограничения могут возникнуть из-за рельефа местности, препятствий на пути распространения сигнала. Использование всенаправленной внешней антенны Wifi позволяет существенно увеличить зону обслуживания — до 1000 м².

Наиболее предпочтительный вариант размещения внешней антенны 4G/LTE/Yota и внешней антенны wifi на трубостойке (мачте), установленной на крыше дома. Внешняя антенна wifi соединяется с роутером с помощью джамп кабеля. После подключения всех устройств, роутер подключается в сеть 220В, при помощи адаптера, настраивается по инструкции.

Условия применения:

Данное решение является альтернативой выделенной линии интернет и позволяет обеспечить внутри помещения (до 100 м²) и на участке (до 1000 м²) уверенный беспроводной WiFi интернет для подключения ноутбука и любого другого устройства дома, в офисе, на даче, в загородном доме, а так же в других местах, используя сеть 4G/LTE/Yota. Применяемая в решении внешняя антенна 4G/LTE/Yota сети позволяет усилить внешний уровень приема сигнала сети, если он является слабым. Благодаря использованию всенаправленной внешней антенны Wifi для раздачи сигнала, существенно увеличивается wifi зона обслуживания - до 1000 м² в открытом пространстве. Подключение к wifi возможно несколькими устройствами одновременно. Приемлемое расстояние до базовой станции до 10 км.

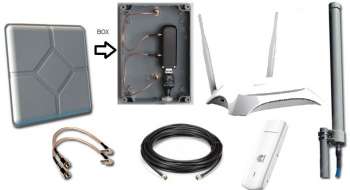

• USB модем  Huawei Е3372 - 1
• Антенна 4G AX-2520P MIMO 2x2 BOX с боксом для модема - 1

• Маршрутизатор TP-Link TL-MR3420 - 1

• USB-удлинитель 10 метров
• Джамп кабель 10 метров на базе 5D-FB N-male - RP-SMA - 1
• • Антенна WiFi AX-2408R - 1
• Пигтейл CRC-9 - SMA Female - 2
