Коаксиальный кабель Radiolab RG-316/U
| Материал центр. Проводника : / Затухание : Затухание на частоте 1900 МГц, на 100м: 144.2 /Затухание на частоте 900 МГц, на 100м: 89.5 Наличие: |
На складе
| Стоимость : | 273 р. | |  |
| код товара: 6252 Поделиться
|
|
Высококачественный коаксиальный кабель RG-316 /U изготовлен на основе фторопластового диэлектрика, имеет посеребренные центральную жилу и оплетку и совместим по линейке используемых с ним ВЧ разъемов с радиочастотным кабелем RG-174 /U, но позволяет передавать более мощные сигналы и предназначен для решения широкого спектра задач ввиду высокой стабильности параметров, тепло- и огнестойкости, устойчивости к агрессивным средам. Его рекомендуется использовать во всех ответственных случаях в составе СВЧ аппаратуры, а так же для передачи сигналов с акустических датчиков, измерительных задач и т.п.
|
 |
|
| СВЧ кабель |
RG-316 /U
|
| Импеданс |
50±2 Ом
|
| Погонная емкость |
95 пФ/м
|
| Коэффициент укорочения |
1,19
|
| Диаметр центральной жилы |
0,5 мм
|
| Материал центральной жилы |
SCCS
|
| Диаметр диэлектрика |
1,53 мм
|
| Материал диэлектрика |
PTFE
|
| Конфигурация оплетки |
16x5x0,1 мм
|
| Материал оплетки |
SCC
|
| Диаметр оболочки |
2,52 мм
|
| Материал оболочки |
FEP
|
| Рабочий диапазон температур |
-55 +250 °C
|
| Коэффициент экранирования (макс.) |
50 дБ
|
Таблица затуханий и средняя мощность для СВЧ кабеля RG-316 /U
|
Частота, МГц
|
50
|
150
|
450
|
800
|
900
|
1200
|
1800
|
1900
|
2450
|
3000
|
|
Затухание, дБ/100 м
|
18,4
|
32
|
60,5
|
83,6
|
89,5
|
107
|
139
|
144,2
|
167,4
|
176
|
|
Средняя мощность, кВт
|
0,46
|
0,38
|
0,27
|
0,2
|
0,185
|
0,14
|
0,11
|
0,106
|
0,085
|
0,08
|
|

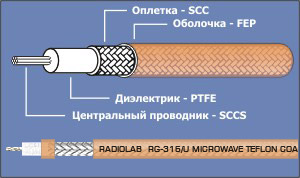

Обозначения:
SCCS - посеребренная омедненная сталь
PTFE - фторопласт
SCC - посеребренная медь
FEP - экструдируемый тефлон
|
