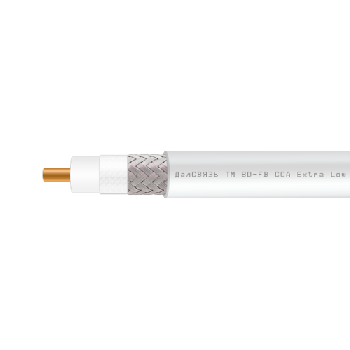

8D/FB CCA PVC — коаксиальный радиочастотный кабель с наружным диаметром 11.1 мм класса ’High-End’ с использованием центрального проводника из омедненного алюминия (Copper Clad Aluminium). Увеличенное объемное содержание меди в центральном проводнике (не менее 15%) обеспечивает высокую пластичность, электропроводность и глубину скин-слоя. В связи со значительным ростом стоимости меди предлагаемая модификация вч кабеля позволяет добиться ощутимой экономии средств. Особо рекомендуемая модель для широкого спектра профессиональных систем радиосвязи и телекоммуникаций в диапазоне 150-6000 МГц.

Коаксиальный кабель: 8D-FB CCA
Импеданс: 50±2 Ом
Погонная емкость: 84,7 пФ/м
Коэффициент укорочения: 1,27
Диаметр центральной жилы: 2,6 мм
Материал проводника: CCA
Диаметр диэлектрика: 7,5 мм
Материал диэлектрика: FPE
Внешний диаметр оболочки: 11,1 мм
Материал оболочки: PVC
Основной экран: DF
Плотность основного экрана: 100%
Конфигурация оплетки: 24x7x0.16 мм
Материал оплетки: TC
Плотность оплетки: 95%

Таблица затухания для коаксиального кабеля 8D-FB CCA PVC

Частота, МГц Затухание, дБ/100м
150: 4,9
450: 9,2
800: 12,7
900: 13,6
1200: 16,1
1800: 21,0

1900: 21,7

2450: 25,1

Обозначения:
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь
