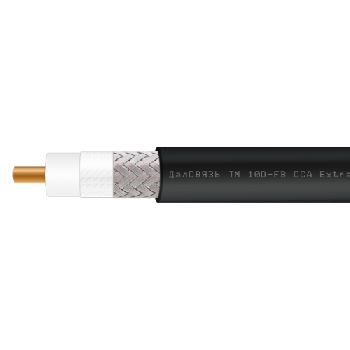

10D/FB CCA PVC — профессиональный коаксиальный кабель диаметром 13.1 мм с использованием центрального проводника из омедненного алюминия (Copper Clad Aluminium). Коаксиал очень высокого качества для построения различных систем радиосвязи с фидерными трактами большой протяженности. Увеличенное объемное содержание меди в центральном проводнике (не менее 15%) обеспечивает высокую пластичность, электропроводность и глубину скин-слоя. При постоянном росте цен на медь этот ВЧ кабель позволяет добиться ощутимой экономии средств без потери качества. Плотная оплетка из луженой меди в сочетании с двухсторонней алюминиевой фольгой, обеспечивают повышенный коэффициент экранирования. Оболочка кабеля изготовлена из материала, стойкого к УФ излучению.

ВЧ кабель: 10D-FB CCA
Импеданс: 50±2 Ом
Погонная емкость: 81,5 пФ/м
Коэффициент укорочения: 1,22
Диаметр центральной жилы: 3,5 мм
Материал проводника: CCA
Диаметр диэлектрика: 9,7 мм
Материал диэлектрика: FPE
Внешний диаметр оболочки: 13,1 мм
Материал оболочки: PVC
Основной экран: DF
Плотность основного экрана: 100%
Конфигурация оплетки: 24x9x0,18 мм
Материал оплетки: TC
Плотность оплетки: 95%

Таблица затухания для кабеля 10D-FB CCA PVC
Частота, МГц Затухание, дБ/100м
150: 3,7
450: 7,1
800: 9,7
900: 10,3
1200: 12,0
1800: 15,1
1900: 15,6

2450: 18,3

Обозначения:
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь
