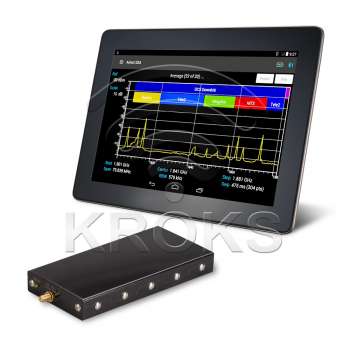

Спектроанализатор Arinst SSA Lite


Производитель : Kroks


Наличие:
На складе
Стоимость :
25 000 р.

код товара: 7728


Поделиться

Данная комплектация отличается от версии PRO отсутствием переходников и аттенюатора на 30 дБ.

Портативный анализатор спектра Arinst SSA предназначен для отображения спектров сигналов в диапазоне частот от 25 до 5999 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав анализируемого процесса.

Анализатор спектра позволяет определить амплитуду сигналов для всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Для кого?

Анализатор спекрта ARINST SSA предназначен в первую очередь для полевых работ, он имеет очень малые вес и размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.

Как работает?

Анализатор спектра выполнен в виде мобильного прибора с автономным питанием, который подключается в измеряемую цепь. Прибор управляется при помощи смартфона или планшета под управлением Android версии 4.1-6.0. Данные между прибором и смартфоном передаются по Bluetooth или по USB-кабелю. Дальность действия Bluetooth – до 10 метров.

Все измеренные данные в реальном времени отображаются на экране смартфона или планшета.

Программу для управления анализатором спектра можно установить из Google Play или скачать последнюю версию с сайта и установить вручную.

API

Существует возможность управления устройством при помощи API.

Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:

  • начальная частота
  • конечная частота
  • шаг измерения
  • значение аттенюатора

После выполнения команды устройство Arinst SSA отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.

При помощи данного API пользователь сможет настроить автоматические измерения спектра и использовать анализатор Arinst SSA в своей системе. API работает на любом языке программирования, поддерживающего работу с портами ввода-вывода (Java, C, C++, C#, Python, Assembler и т.п.).

Пример использования API можно скачать отсюда.

Преимущества анализатора спектра ARINST SSA:

  • широкий диапазон частот: от 25 до 5999 МГЦ,
  • быстрое сканирование диапазона частот: около 1 мс на точку,
  • высокая точность измерений: 1,5 дБ в пределах динамического диапазона 70 дБ,
  • малый вес и размеры: вес всего 360 г, размеры 170х80х22 мм,
  • автономное питание до 1,5 часов непрерывной работы (можно увеличить применив аккумулятор большей емкости),
  • беспроводная передача данных на смартфон/планшет,
  • работа с большинством устройств под управлением Android,
  • возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов,
  • возможность питания прибора от планшета или смартфона,
  • бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.

Диапазон частот: 25 — 5999 МГц
Максимальная входная мощность при аттенюаторе 0 dB: 10 дБм
Максимальная входная мощность при аттенюаторе более 20 dB: + 20 дБм
Динамический диапазон: 70 дБ
Максимальная полоса обзора: 1000 МГц
Измеряемый динамический диапазон: ~ 100 дБ
Полоса пропускания ПЧ (фиксированная): 570 кГц
Скорость обзора в полосе 100 MHz: < 0.5 сек
Полка шума в полосе до 2900 MHz: < - 90 дБм
Полка шума в полосе 2900 - 3900 MHz: < -80 дБм
Полка шума в полосе 2900 - 6000 MHz: - 75 дБм
Волновое сопротивление: 50 Ом
КСВ в рабочем диапазоне частот: < 1,5
Внутренний аттенюатор: 0 - 30 дБ
Точность отображения сигнала в пределах динамического диапазона 70дБ: 2 дБ
Потребляемый ток при работе от аккумулятора не более: 350 мА
Потребляемый ток при работе от USB (при включенном заряде) не более: 500 мА
Максимальный входной сигнал: +5 дБм
Максимальное постоянное напряжение на входе: 25В
Время работы от батареи 1000 мАч не менее: 1,5 часа
Время заряда батареи 1000 мАч: ~ 7 Часов

Портативный анализатор спектра Arinst SSA

Кабель питания miniUSB

Кабель microUSB-miniUSB

Переходник SMA(male) - SMA(female)

Упаковка
