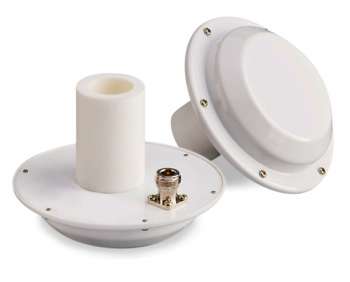

Kroks KIP9-2050 облучатель параболической тарелки 3G-2100


Диапазон связи : 3G 2000

Вес : 0.7 кг

Размер : 135х75х75

Антенный разъем : N-type

Наличие:
На складе
Стоимость :
1 600 р.

код товара: 7027


Поделиться

Данный облучатель стандарта 3G дает мощное усиление с использованием вместе со спутниковыми тарелками. Применяется для усиления сигнала в диапазоне 1900-2200 МГц. Таким образом, если при наличии 3G модема, скорость вашего интернета не достаточно быстрая, то в усилении сигнала Вам, безусловно, поможет представленный облучатель.

Усиление устройства зависит от диаметра спутниковой тарелки:

Диаметр тарелки, метр

 0,5

 0,6

 0,8

 0,9

 Коэффициент усиления, Дб

 20

 21

 23

 24


От модема к антенне протягивается высокочастотный кабель длиной до 15 метров, толщиной 7-10 мм, но его нельзя ввести в модем, поэтому дополнительно приобретается специальный кабельный переходник для подключения модема к высокочастотному кабелю.

Установка облучателя KIP9-2050

Берем облучатель и помещаем его в держатель спутниковой тарелки. Так как в основном операторы 3G используют вертикальную поляризацию радиосигнала, поляризация облучателя также должна быть вертикальной. Узнать поляризацию сигнала вашего оператора можно повернув облучатель в держателе на 90°, и засечь показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наведите тарелку на вышку. Для этого дуга от тарелки до облучателя, должна быть направлена точно на вышку 3G оператора. Может показаться, что тарелка направлена в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле, как это показано на рисунке.

Любые препятствия между вышкой 3G оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Габариты:  длина  X  ширина  X  высота



135  X  75  X  75  мм

Тип оборудования



3G

Параметры антенны:

Рабочий диапазон частот, МГц



1900-2200

Коэффициент усиления, не менее, дБ



9

Коэффициент усиления, не менее, дБ



23 ( с тарелкой 0,8 м)

Коэффициент усиления, не менее, дБ



20( с тарелкой 0,55 м)

Коэффициент усиления, не менее, дБ



24 ( с тарелкой 0,9 м)

Коэффициент усиления, не менее, дБ



21 ( с тарелкой 0,6 м)

КСВ в рабочем диапазоне частот, не более



2

Поляризация



Линейная

Входное сопротивление, Ом



50

Максимальная подводимая мощность, Вт



10

Разъём



N- female

Допустимая ветровая нагрузка, м/с



30

Диапазон рабочих температур, оС



-40 … +50

Максимально допустимая влажность воздуха, %



100
