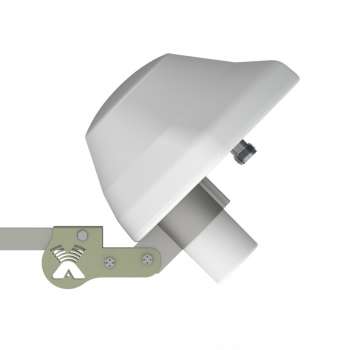

AX-2600 OFFSET 75 - облучатель для офсетного спутникового рефлектора
| Диапазон связи : LTE 2600 Коэффициент Усиления Дб : 9-10 дБ Наличие: |
На складе
| Стоимость : | 1 200 р. | | |
| код товара: 7115 Поделиться
|
Облучатель AX-2600 OFFSET в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Если ваш модем имеет разъем, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156. Для соединения антенны и адаптера вам будет необходима кабельная сборка.
Электрические характеристики |
Рабочий диапазон частот, МГц |
2500-2700
|
Собственное усиление, dBi
|
9-10
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)
|
0,55м |
19dBi
|
14 гр. |
0,6м |
20dBi |
13 гр. |
0,9м |
23dBi |
9 гр. |
1,3м |
26,5dBi |
6 гр. |
1,5м |
28dBi |
5 гр. |
|
Ширина ДН в Н-плоскости по уровню -10dB, град |
110
|
Ширина ДН в Е-плоскостипо уровню -10dB, град |
105
|
Развязка между входами антенны, не менее dB |
28 |
Входное сопротивление, Ом |
75 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная |
Механические характеристики
|
Масса, г |
200
|
Габаритные размеры, м |
0,12х0,12х0,06
|
Разъемы |
F-female
|
Материал излучателя |
оцинкованная сталь |
Защитное покрытие |
порошковая полимерная краска |
Материал защитной коробки |
АБС-пластик с защитой от ультофиолетового излучения |
|
