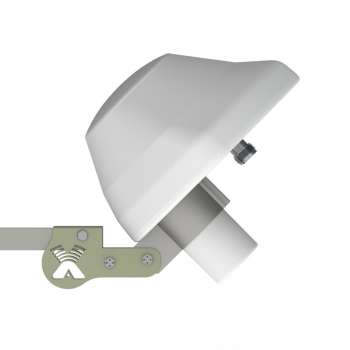

AX-2600 OFFSET 75 MIMO 2x2 офсетный облучатель 4G


Диапазон связи : LTE 2600

Вес : 0.2 кг

Размер : 120x120x60

Коэффициент Усиления Дб : 9-10 дБ

Антенный разъем : F

Производитель : Antex


Наличие:
Под заказ
Стоимость :
1 600 р.

код товара: 7116


Поделиться

Облучатель AX-2600 OFFSET 75 MIMO 2x2 используется совместно с с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 4G-модемов, в диапазоне 2.5-27 ГГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникого рефлектора в пределах углов +/-45 градусов, при этом фазовый центр облучателя не смещается из фокуса зеркала чем ускоряется/упрощается процесс настройки.

Электрические характеристики
Рабочий диапазон частот, МГц

2500-2700

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м

19dBi

14 гр.
0,6м 20dBi 13 гр.
0,9м 23dBi 9 гр.
1,3м 26,5dBi 6 гр.
1,5м 28dBi 5 гр.
Ширина ДН  в Н-плоскости по уровню -10dB, град

110

Ширина ДН в Е-плоскостипо уровню -10dB, град

105

Развязка между входами антенны, не менее dB 28
Входное сопротивление, Ом 75
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 10
Поляризация вертикальная

Механические характеристики

Масса, г

200



Габаритные размеры, м

0,12х0,12х0,06

Разъемы

2 х F-female

Материал излучателя оцинкованная сталь
Защитное покрытие порошковая полимерная краска
Материал защитной коробки АБС-пластик с защитой от ультофиолетового излучения
  1. Облучатель AXA-2600 OFFSET 75 MIMO 2x2...........................................1 шт.
  2. Инструкция по установке.....................................................................1 шт.
  3. Упаковка из микрогофрокартона или полиэтилена.............................1 шт.
