AX-2000 OFFSET BOX - 3G-облучатель для офсетного спутникового рефлектора


Диапазон связи : 3G 2000

Вес : 0,3 кг

Размер : 145х145х145

Коэффициент Усиления Дб : 9.5÷10.5 дБ

Антенный разъем : SMA

Производитель : Antex


Наличие:
Нет
Стоимость :
2 500 р.

код товара: 7313


Поделиться

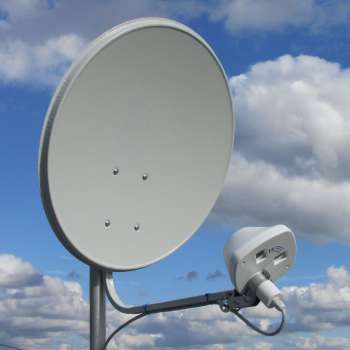

AX-2000 OFFSET BOX представляет собой облучатель спутникого рефлектора совмещенный с боксом в который можно поместить  3G модем ( UMTS2100). Облучатель снабжен разъемом — SMA-male. Адаптер для подключения 4G/3G модема приобретается отдельно. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством разборного USB-удлинителя. Корпус облучателя защищает модем от пыли, брызгов воды, снабжен сливными отверстиями. Для крепления облучателя в спутниковой тарелке применяется дополнительный крепеж, позволяющий разместить фазовый центр облучателя в фокусе тарелки.

Достоинства:

  • Качественный облучатель с максимально возможным усилением при использовании спутникого рефлектора, работающий в стандарте 3G (1.9-2.2 ГГц, HSPA+, до 22 Мб/сек)
  • Надежное крепление модема в боксе
  • Качественные разъемы для соединения модема и облучателя
  • Морозостойкий и ультрафиолетостойкий материал корпуса
  • Возможность расборки USB-удлинителя для прокладки кабеля через узкие щели и отверстия



Электрические характеристики

Рабочий диапазон частот, МГц

1900-2200

Собственное усиление, dBi

9.5÷10.5

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м

19dBi

14 гр.
0,6м 20dBi 13 гр.
0,9м 23dBi 9 гр.
1,3м 26,5dBi 6 гр.
1,5м 28dBi 5 гр.
Ширина ДН  в Н-плоскости по уровню -10dB, град

100÷112

Ширина ДН в Е-плоскостипо уровню -10dB, град

100÷110

Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,35
Допустимая мощность, Вт 10
Поляризация вертикальная/горизонтальная/наклонная

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,145х0,145х0,145

Разъем

SMA-male

Материал облучателя оцинкованная сталь
Защитное покрытие порошковая полимерная краска
Материал защитной коробки Морозостойкий поликарбонат
