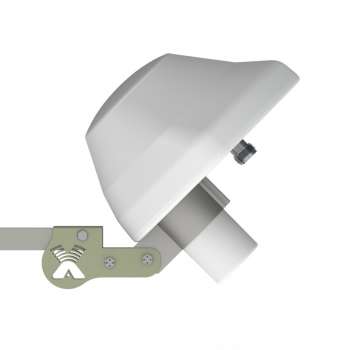

AX-2600 OFFSET MIMO 2x2 офсетный облучатель 4G


Диапазон связи : LTE 2600

Вес : 0.41 кг

Размер : 145x145x145

Коэффициент Усиления Дб : 30 дБ

Антенный разъем : /N-type

Частотный диапазон : 2500-2700 МГц

Производитель : Antex


Наличие:
В магазине
Стоимость :
1 100 р.

код товара: 7739


Поделиться

Облучатель AX-2600 OFFSET MIMO 2x2 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.  Для облучателя AX-2600 OFFSET MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 50 Ом. Антенна снабжена разъемами типа N-female.


Достоинства антенны АX-2600 Offset MIMO 2x2:

  • Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
  • Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
  • Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
  • Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.

Электрические характеристики

Рабочий диапазон частот, МГц

2500-2700

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны

(на частоте 1800 МГц)

0,55м

21 dBi

 13 гр.

0,6м

22 dBi

 12 гр.

0,9м

25 dBi

 8 гр.

1,3м

29 dBi

 6 гр.

1,5м

30 dBi

 5 гр.

Ширина ДН  в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

28

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

410



Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х N-female

Материал облучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

  1. Облучатель AXA-2600 OFFSET MIMO 2x2...........................................1 шт.
  2. Инструкция по установке.....................................................................1 шт.
  3. Упаковка из микрогофрокартона или полиэтилена.............................1 шт.
