UMO-3 MIMO 2x2 - 4G/3G (LTE1800/DC-HSPA+/LTE2600) офсетный облучатель


Диапазон связи : 3G 2000/GSM 1800/LTE 1800/LTE 2500

Размер : 140х140х140

Коэффициент Усиления Дб : 19-30 дБ

Антенный разъем : N-type

Производитель : Antex


Наличие:
В магазине
Стоимость :
1 600 р.

код товара: 7805


Поделиться

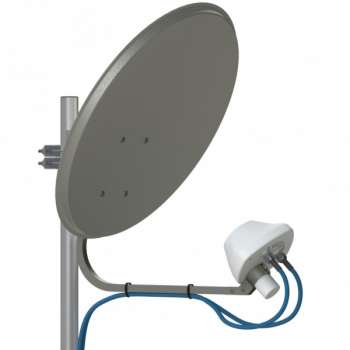

Облучатель офсетной параболической антенны UMO-3 MIMO 2x2 предназначен для использования с 3G/4G  модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.

Достоинства облучателя UMO-3 MIMO 2x2:

  • Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
  • Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
  • Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
  • Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
  • Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.



Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м

19/20 dBi

 (20/17 гр.)

при 0,6м

20/21dBi

(18/16 гр.)

при 0,9м

23/24 dBi

 (12/10 гр.)

при 1,3м

26/27 dBi

 (9/8 гр.)

при 1,5м

28/29 dBi

 (7/6 гр.)

Результирующее усиление (и ширина ДН)

при различных диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м

21,5 dBi

 (14 гр.)

при 0,6м

22,5dBi

(13 гр.)

при 0,9м

25,5 dBi

 (9 гр.)

при 1,3м

28 dBi

 (6 гр.)

при 1,5м

30 dBi

 (5 гр.)

Поляризация

Вертикальная + горизонтальная / X-pol

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

110

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

105

Входное сопротивление, Ом

50

Развязка между входами в рабочем диапазоне, dB

Более 28

КСВ в рабочем диапазоне частот, не более

1,8

Допустимая мощность, Вт

10

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Разъем

2 х N-female

 Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска
