AX-1800 OFFSET MIMO 2x2 офсетный облучатель 4G (LTE1800)


Диапазон связи : GSM 1800/LTE 1800

Вес : 0.41 кг

Размер : 145x145x145

Коэффициент Усиления Дб : 9-10 дБ

Антенный разъем : N-type

Производитель : Antex


Наличие:
Под заказ
Стоимость :
1 600 р.

код товара: 7806


Поделиться

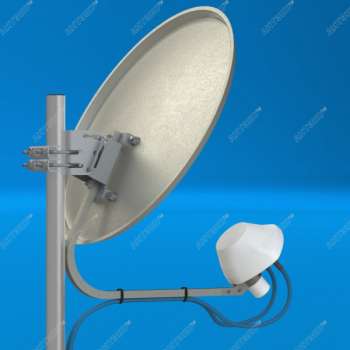

Облучатель AX-1800 OFFSET MIMO 2x2 используется совместно с с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 4G-модемов, в диапазоне 1.7÷1.9 ГГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов



Достоинства антенны AX-1800 OFFSET MIMO 2x2:



  • Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
  • Разъемы антенны имеют короткое замыкание по постоянному току между внешними и внутренними проводниками.
  • Для подключения облучателя к роутеру/модему используется кабель c волновым сопротивлением 50 Ом. Сединения обеспечиваются при помощи N-разъемов. Разъемы данного типа являются наиболее надежными в диапазоне 1.7÷1.9 ГГц.
  • Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникого рефлектора в пределах углов +/-45 градусов.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-1900

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны

(на частоте 1800 МГц)

0,55м

18,5dBi

15 гр.

0,6м

19,5dBi

14 гр.

0,9м

23dBi

9,5 гр.

1,3м

26,0dBi

6,5 гр.

1,5м

27,5dBi

6 гр.

Ширина ДН  в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

28

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

410



Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х N-female

Материал облучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS
