UMO-3 - 4G/3G (LTE1800/DC-HSPA+/LTE2600) офсетный облучатель


Диапазон связи : 3G 2000/GSM 1800/LTE 1800/LTE 2500

Размер : 140х140х140

Коэффициент Усиления Дб : 30 дБ

Антенный разъем : N-type

Частотный диапазон : 1700-2700 МГц

Производитель : Antex


Наличие:
Под заказ
Стоимость :
1 400 р.

код товара: 7880


Поделиться

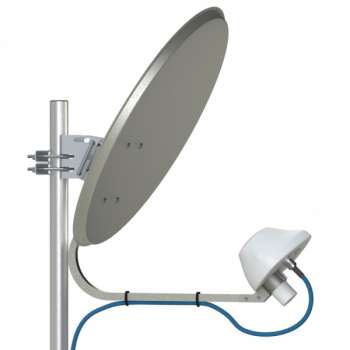

        Облучатель офсетной параболической антенны UMO-3 предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1700-2700МГц.

Достоинства облучателя UMO-3:

  • Работа в широкой полосе частот, с большинством скоростных стандартов LTE и 3G
  • Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
  • При использовании двух рефлекторов и двух облучателей можно организовать антенную систему MIMO с пространственным разносом и получить максимальное качество связи
  • Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м

19/20 dBi

 (20/17 гр.)

при 0,6м

20/21dBi

(18/16 гр.)

при 0,9м

23/24 dBi

 (12/10 гр.)

при 1,3м

26/27 dBi

 (9/8 гр.)

при 1,5м

28/29 dBi

 (7/6 гр.)

Результирующее усиление (и ширина ДН)

при различных диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м

21,5 dBi

 (14 гр.)

при 0,6м

22,5dBi

(13 гр.)

при 0,9м

25,5 dBi

 (9 гр.)

при 1,3м

28 dBi

 (6 гр.)

при 1,5м

30 dBi

 (5 гр.)

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

110

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

105

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Разъем

N-female

 Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска
