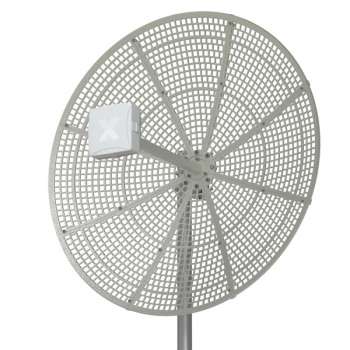

Vika-24 MIMO - сетчатая разборная параболическая антенна LTE1800/UMTS2100/LTE2600


Диапазон связи : 3G 2000/GSM 1800/LTE 1800/LTE 2500/WIFI

Размер : 800х800х540

Коэффициент Усиления Дб : 24 дБ

Антенный разъем : N-type/

Производитель : Antex


Наличие:
В магазине
Стоимость :
8 000 р.

код товара: 8393


Поделиться

Параболическая антенна Vika-24 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

  • 4G (LTE1800, LTE2600)
  • 3G (UMTS 2100)
  • 2G (GSM1800)
  • WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.

Vika-24 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения «парусности» рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, едентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.



Достоинства антенны Vika-24 MIMO:

  • Высокий коэффициент усиления в широкой полосе частот

  • Низкая парусность благодаря ячеистой структуре рефлектора

  • Разборная конструкция антенны и как следствие — малые размеры при транспортировке, возможность отправки по почте

  • Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора

  • Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема

  • Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity

  • Возможность использования бюджетных: ТВ кабеля и F-разьемов

  • Активные излучатели антенны укрыты в пластиковый корпус

  • Защитные покрытия на всех металлических деталях

  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Электрические характеристики

Vika-24 MIMO

Рабочий диапазон частот, МГц

1700÷2700

Коэффициент усиления, dBi

2 х 21÷24

Ширина ДН, град

8÷14

Уровень боковых лепестков, дБ

<-18

Отношение вперед/назад, дБ >20

Входное сопротивление, Ом

50

КСВ в диапазоне 3G/4G/WIFI, не более

1.9

Развязка между портами, дБ

Более 25÷30

Допустимая мощность, Вт

10

Поляризация

Вертикальная + горизонтальная,

X-pol

Механические характеристики антенны

Масса с креплением, г

 4760

Габаритные размеры, мм

800 х 800 х 540

Разъемы

2 х N-female

Материал антенны

Оцинкованная сталь, алюминий

Материал защитной коробки

ABS+поликарбонат

Рабочий температурный диапазон

-40 …. +60°С

  • Антенна Vika-24 MIMO в разобранном виде
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон+полиэтилен)

Дополнительное оборудование:

  • Кабели снижения, для расположения модема в удобном, доступном месте (опция)
  • Пигтейлы для соединения модема и кабелей снижения (опция)
