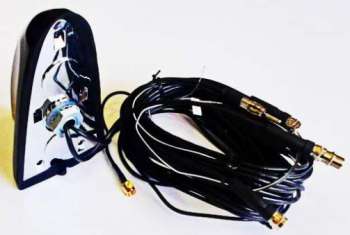

Автомобильная активная внешняя антенна на винтовом креплении предназначена для приема радиостанций в диапазонах AM и FM, аналоговых и цифровых телевизионных сигналов в любом формате вещания, навигации GPS и GLONASS.

Антенна одновременно может быть подключена к телевизору, радиоприемнику и навигатору или к головному автомобильному устройству. Для чего, на кабеле размещен активный сепаратор с выходами на два разъема для радио и ТВ и отдельный кабель с разъемом для навигатора.

Особый инновационный композиционный структурированный метаматериал является основой этой антенны, которая способна принимать сигналы в широком диапазоне частот с низким шумом и диаграммой почти в 360⁰. Последнее означает, что для стабильного приема сигнала даже в движущемся автомобиле достаточно одной антенны, в отличии от случая применения обычных антенн, когда на крышу автомобиля устанавливается две или более антенны.

Тракт AM+FM+TV

Диапазон частот

AM радиовещательный сигнал (от 3,2 до 26,1 MHz),

FM радиовещательный сигнал: FM1 (от 65.9 до 74 MHz), FM2 (от 87.5 до 108 MHz),

Каналы аналогового телевидения: VHF (от 48,5 MHz до 229,75 MHz), UHF (от 470 до 862 MHz),

Цифровое телевидение  DVB-T1/DVB-T2 UHF

Выходное сопротивление

75Ohm

Поляризация

Вертикальная и горизонтальная

Напряжение питания

12V

Коэффициент усиления усилителя

≥20 dB для TV и FM

Диаграмма направленности

Близкая к круговой

Уровень шума усилителя

≤4 dB

Длина коаксиального кабеля перед сепаратором

4,3 m

Длина коаксиального кабеля после сепаратора

2 кабеля, каждый длиной 0,7 m

Тип разъема

F-разъем для TV и автомобильный разъем DIN plug для FM. Другие разъемы – опция

Тракт GPS+GLONASS

Диапазон частот

GPS (1568 - 1578 MHz);

GLONASS (1596 - 1606 MHz

Выходное сопротивление

50 Ohm

Напряжение питания

2,5 – 5,5 V

Коэффициент усиления усилителя

≥28 dB

Диаграмма направленности

Близкая к круговой

Уровень шума усилителя

≤1.5 dB

Длина коаксиального кабеля

5 m

Тип разъема

SMA

Дополнительные характеристики

Тип антенны

Антенна внешней установки для автомобилей

Способ крепления

Винтовое крепление на крышу автомобиля. Магнитное крепление – опция.

Размеры антенны, mm

150x75x76

Вес

0.3 kg

Цвет

Черный

Усилие на сдвиг

1.5 Kg

Диапазон рабочих температур

-40⁰C  -  +80⁰C

Температура хранения

-40⁰C  -  +70⁰C
