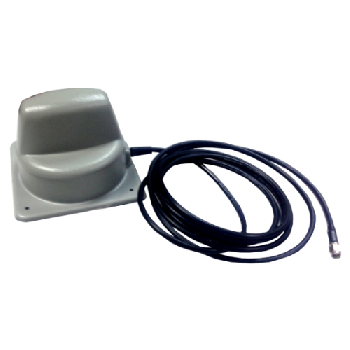

АКМ-234 (О) является новой разработкой. Разработка была проведена с целью улучшения технических и эксплуатационных характеристик антенного комплекса АКЛ-900 (О), АКЛ-900-3G (О) и АКЛ-34 (О). В частности для расширения полосы частот.

Конструкция антенного комплекса АКМ-234 (О) состоит из:

1. Базового элемента, — набора антенных решеток, изготовленных на основе широкополосных излучателей по микрополосковой технологии, имеющего круговую диаграмму направленности в горизонтальной плоскости.

2. Основания и корпуса для защиты от внешних воздействий.

3. Соединительного кабеля RG58? длиной от 2.5 м, с ВЧ разъемом типа SMA, FME. Или ВЧ разъемами типа TNC, N-type, установленными снизу основания.

Для крепления на горизонтальной поверхности используются 4 отверстия в основании под метизы или магнитная база, для крепления на вертикальной поверхности используется кронштейн.

Антенный комплекс АКМ-234 (О) предназначен для совместного использования с абонентским оборудованием (шлюзами, модемами, усилителями) сотовой связи стандарта GSM-900/GSM-1800/UMTS-850/UMTS-900/UMTS-2100, а также LTE (частотный диапазон 790-860 и 2400-2700 МГц), роутерами WiFi, и позволяет:

-резко повысить уровень принимаемого и передаваемого сигнала, что обеспечивает надежность функционирования абонентского оборудования в зонах с плохим радиопокрытием и низким уровнем сигнала;

-увеличить скорость передачи данных при работе в режиме передачи/приема данных (GPRS/EGPRS/UMTS/LTE);

Внешний вид и габаритные размеры и крепление антенного комплекса АКМ-234 (О) позволяют его использовать, как с наружи зданий, так и внутри помещений. А также на крышах транспортных средств Тип крепления — магнитная база (основной тип), механическое — винты или заклепки, кронштейн для крепления к вертикальной поверхности.

Технические характеристики:

• Диапазон рабочих частот: 790-3000 МГц
• Коэффициент усиления в полосе частот 790-3000 МГц: 8 - 15 dB
  Примечания:
  Коэффициент усиления в полосе частот 790-860 МГц: не менее 7 dB
  Коэффициент усиления в полосе частот 880-970 МГц: не менее 12 dB
  Коэффициент усиления в полосе частот 1700-2700: не менее 14 dB
• Тип поляризации: вертикальная
• КСВН в рабочем диапазоне частот: не более 1,35
• Ширина диаграммы направленности в вертикальной плоскости: не более 30°
• Кабель: 2,5 м
• Разъём: FME
• Габаритные размеры (без кронштейна): 115 х 115 х 72 мм
• Вес с кабелем 2,5 м и разъёмом FME (без кронштейна): не более 260 гр
• Диапазон рабочих температур: -50...+60C°
• Средний срок службы: не ограничен при соблюдении условий эксплуатации
• Корпус: светостабилизированный пластик АБС
• Цвет корпуса: черный

Тип крепления:

• магнитная база (основной тип)
• винты или заклёпки - для крепления на горизонтальной поверхности
• кронштейн — для крепления на вертикальной поверхност

Антенный комплекс - 1 шт.

Соединительный кабель длиной 2,5 м с ВЧ разъемом FME(f), по желанию заказчика может быть установлен ВЧ разъем другого типа и кабель другой длины.

Магнитная подложка.
