Termit АКМ-900 (Н) является новой разработкой, направленной на замену антенного комплекса  АКЛ-900 и  АКЛ-900 (В).

Разработка была проведена с целью снижения стоимости Termit АКМ-900 (Н) (отказ от применения дорогостоящих импортных компонентов), при условии сохранения и улучшения технических характеристик, предыдущих моделей.

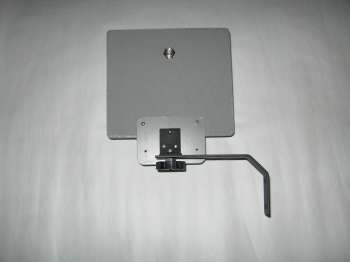

Конструкция антенного комплекса Termit АКМ-900 (Н) состоит из:

1. Базового элемента, — набора антенных решеток, изготовленных на основе широкополосных излучателей по микрополосковой технологии.
2. Основания и корпуса для защиты от внешних воздействий.
3. Кронштейна для крепления Termit АКМ-900 (Н) к вертикальной поверхности (стене, мачте) или хомута для крепления к мачте.
4. ВЧ разъема типа TNC (f) для подключения кабеля, находится сзади.

Примечание:
ВЧ кабель является дополнительной опцией.
ВЧ кабель типа RG58 с разъемами типа TNC (m) с одной стороны и FME (f),SMA (m), для подключения к абонентскому оборудованию. Длина и кабеля тип определяется заказчиком.

Антенный комплекс Termit АКМ-900 (Н) предназначен для совместного использования с абонентским оборудованием (шлюзами, модемами, усилителями) сотовой связи стандарта GSM- 900/GSM-1800/UMTS-850/UMTS-900 и позволяет:
-резко повысить уровень принимаемого и передаваемого сигнала, что обеспечивает надежность функционирования абонентского оборудования в зонах с плохим радиопокрытием и низким уровнем сигнала;
-увеличить скорость передачи данных при работе в режиме передачи/приема данных (GPRS/EGPRS/UMTS);

Рабочий диапазон частот 850-2000 МГц. Коэффициент усиления в полосе частот 790-2000 МГц 9 -17 dB .

ПРИМЕЧАНИЕ :
-Коэффициент усиления в полосе частот 790-860 МГц не менее 9 dB
-Коэффициент усиления в полосе частот 880-960 МГц не менее 17 dB
-Коэффициент усиления в полосе частот 1700-1890 не менее 14 dB
-Коэффициент усиления в полосе частот 1900-2100 не менее 12 dB

-КСВн в рабочем диапазоне частот не более 1,35.

-Поляризация вертикальная.

-Диаграмма направленности :
ширина в горизонтальной плоскости не более 600
ширина в вертикальной плоскости не более 300

-Масса – не более 260 грамм с кронштейном.

-Габаритные размеры (максимальные), мм – 195х175х55 (без кронштейна или хомута).

- ВЧ разъем типа TNC(f) для подключения ВЧ кабеля, находится на задней стенке.

-Диапазон рабочих температур от -50 до +60 Со

-Средний срок службы – не ограничен, при соблюдении условий эксплуатации.

-Цвет корпуса – серый .

-Цвет кронштейна – черный, серый .

1. Антенный комплекс Termit АКМ-900(Н) - 1 шт.
2. Кронштейн для крепления Termit АКМ-900(Н) к вертикальной поверхности
