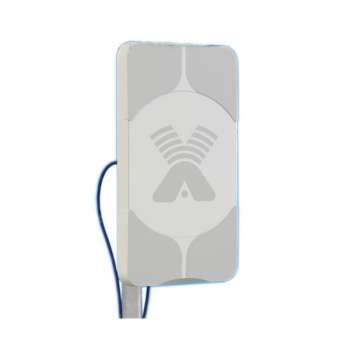

AX-2517P MIMO 2x2 внешняя панельная антенна


Диапазон связи : LTE 2600

Вес : 1.5 кг

Размер : 450х240х60

Коэффициент Усиления Дб : 17 дБ

Антенный разъем : N-type

Частотный диапазон : 2500-2700 МГц

Производитель : Antex


Наличие:
На складе
Стоимость :
2 700 р.

код товара: 7808


Поделиться

Панельная антенна АX-2517P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2517P MIMO является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 может достигать 100-150Мб/с. Тип антенны – синфазная полосковая решетка.



Достоинства антенны АX-2517P MIMO 2х2:

  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
  • Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.
  • Крепление позволяет изменять угол наклона антенны и наклон поляризации.
  • Для соединения с модемом используется кабель с волновым сопротивление 50 Ом, для чего антенна снабжена разъемами N-female.

Рабочий диапазон частот, МГц

2500-2700

Коэффициент усиления, dBi

17

Ширина ДН в горизонтальной плоскости, град

16

Ширина ДН в вертикальной плоскости, град

34

Уровень боковых лепестков, не более

-12dB

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1.5

Изоляция между портами, дБ

> 32

Допустимая мощность, Вт

10

Поляризация

вертикальная/горизонтальная

Механические характеристики

Крепление

мачта диаметром 20-52мм

Вес

 1,5

Габаритные размеры без крепления, м

0,45х0,24х0,06

Допустимая скорость ветра, м/сек

20

Разъем

2 х N-female

Материал защитной коробки

Поликарбонат + ABS

Материал антенны

оцинкованная сталь,
сталь

Защитное покрытие

порошковая полимерная краска



Диаграммы направленности антенны

Ориентация вертикальная, как на изображении антенны (поляризация V+H)

Вход Частота
2500МГц 2680МГц

Вход №1.

ДН в горизонтальной плоскости -красным цветом,

ДН в вертикальной плоскости - синим цветом

Вход №2.

ДН в горизонтальной плоскости -красным цветом,

ДН в вертикальной плоскости - синим цветом
