Антенные разъемы у 3G/LTE модемов и роутеров

Для усиления приема сигнала 2G, 3G, LTE во многих сотовых модемах, роутерах предусмотрен антенный выход для внешней антенны. В 3G (4G) модемах — CRC9 и TS9 являются cсамыми распространёнными типами антенных разъемов, но которые не просто отличить на внешний вид между собой, из-за маленьких размеров, реже встречаются со скрытым внутренним разъемом GDC (MS 156) на плате 3G или LTE модема и для его подключения потребуется разборка модема. В LTE и 3G роутерах в большинстве случаев антенный выход SMA, реже TS9. Для того чтоб узнать какой разъем в 3G/LTE модеме или роутере уточните у производителя или посмотрите в таблице приведенной ниже для наиболее популярных моделей 3G и 4G роутеров/модемов

Таблица типов антенных разъемов в 3G модемах и 3G роутерах.

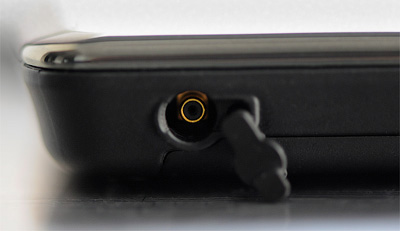

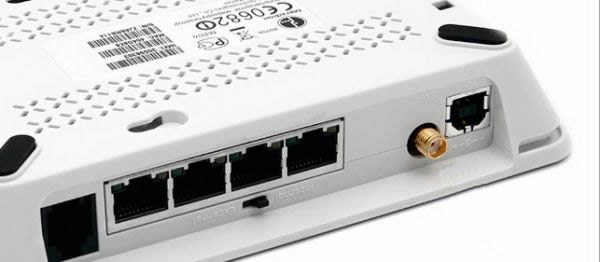

Антенный разъем CRC9 Антенный разъем TS9 Антенный разъем GDC (MS 156) Антенный разъем SMA

Huawei: E122, E150, E156, E156G, E159, E160, E160E, E160G, E161, E169, E169G, E176, E176G, E179, E182E, E230, E3131, E352, E353, E355, E367, E372, E583c, E600, E612, E613, E618, E620, E630, E660, E660A, E1612, E1762, E1820, E1821 E881E, EC321, UMG1691, UMG181, K3520, K3806

Alcatel: X221S
ZTE: FM612
и др.

Novatel (Ovation): MC727, MC760, U727, U760, USB277, USB760
Sierra: AirCard 305, AirCard 402, AirCard 501, AirCard 502, AirCard 503, AirCard 753S, Compass 597, Compass 885, Compass 888, Compass 889, USB 301, USB 302, USB 305, USB 306, USB 307, USB 308, USB 309, USB 598
ZTE: MF 170, MF 192, MF 622, MF626i, MF 631, MF 633+, MF 633BP+, MF 645,MF 658, MF 652, MF 668, MF 668+

Huawei: E587, E5756

Huawei: E150, E1550 Е1750 E171 Е173 E153 E1260 E219 E5830
ZTE: MF100, MF110, MF112, MF180, MF190, MF 192, MF626, MF667

Huawei B260,  B260a, B660, B970b, B683, B686, E960
Option GlobeSurfer III

Netcomm 3G21WB
и др. модели.

В том случае если в вашем устройстве нету антенного разъема, можно воспользоваться адаптером — резонатором AXA-2000, другими универсальным адаптерами или установить 3G репитер

Таблица типов антенных разъемов в LTE модемах и LTE роутерах.
Антенный разъем CRC9 Антенный разъем TS9 Антенный разъем GDC (MS 156) Антенный разъем SMA
Huawei E3272 (M 100-4), E3276 (МегаФон М150-1 / МТС 822F/822FT/ МТС 824F, 824FT), E3372 (МТС 827F, Мегафон М150-2)
и др.
Huawei E5776 (МТС 821FT), E5372 (Мегафон MR100-3, МТС 823F, 826FT), E589 (R210), E5332, E392, E397, E398 (Vodafone K5005), E5170s-22, E5373 (МТС 828F, МТС 828FT), E8278 Wi-Fi (МТС 825FT), Е5786s (MR300-1)
Sierra AC, AirCard 312U, AirCard 320U, AirCard 760S
ZTE MF60, MF62, MF821, MF 821D, MF823 (Мегафон М100-3), MF90, ZTE MF825 (МТС 830FT)
Yota LU150, LU-156

Huawei E5172 (Мегафон R100-1), B593s-22, B880, B880-75

Мегафон R300-1
и др. модели.

 В том случае если в вашем устройстве нету антенного разъема, можно воспользоваться адаптером — резонатором AXA-2600, другими универсальным адаптерами или установить LTE репитер
