Введение

Сети 4Gработают в стандарте LTE. Согласно Википедии LTE (буквально с англ.Long-TermEvolution— долговременное развитие, часто обозначается как 4G LTE) — стандарт беспроводной высокоскоростной передачи данных для мобильных телефонов и других терминалов, работающих с данными (модемов, например). Он увеличивает пропускную способность и скорость за счёт использования другого радиоинтерфейса вместе с улучшением ядра сети. Стандарт был разработан 3GPP (консорциум, разрабатывающий спецификации для мобильной телефонии). Беспроводной интерфейс LTE является несовместимым с 2G и 3G, поэтому он должен работать на отдельной частоте. В России для LTEвыделено три частотных диапазона — 800, 1800 и 2600 МГц.

LTE FDD и LTE TDD

Стандарт LTE бывает двух видов, различия между которыми довольно существенны. FDD — FrequencyDivisionDuplex (частотный разнос входящего и исходящего канала) TDD — TimeDivisionDuplex (временной разнос входящего и исходящего канала). Грубо говоря, FDD — это параллельный LTE, а TDD — последовательный LTE. Например, при ширине канала в 20 МГц в FDD LTE часть диапазона (15 МГц) отдаётся для загрузки (download), а часть (5 МГц) для выгрузки (upload). Таким образом каналы не пересекаются по частотам, что позволяет работать одновременно и стабильно для загрузки и выгрузки данных. В TDD LTE всё тот же канал в 20 МГц полностью отдаётся и как для загрузки, так и для выгрузки, а данные передаются в ту и другую сторону поочерёдно, при этом приоритет имеет всё-таки загрузка. В целом FDD LTE предпочтительнее, т.к. он работает быстрее и стабильнее.

Частотные диапазоны LTE, Band

Сети LTE (FDD и TDD) работают на разных частотах в разных странах. Во многих странах эксплуатируются сразу несколько частотных диапазонов. Стоит отметить, что не всё оборудование умеет работать на разных «бэндах», т.е. частотных диапазонах. FDD-диапазоны нумеруются с 1 по 31, TDD-диапазоны с 33 по 44. Существуют дополнительно несколько стандартов, которым еще не присвоены номера. Спецификации на частотные полосы называются бэндами (BAND). В России и Европе в основном используются band 7, band 20, band 3 и band 38.

В России для сетей 4-го поколения на сегодня используются четыре частотных диапазона:

Диапазон частот

1800 МГц

2600 МГц

800 МГц

2600 МГц

Номер диапазона по класси-фикации 3GPP

3

7

20

38

Разделение каналов

FDD

FDD

FDD

TDD

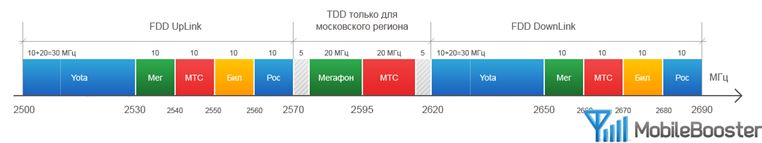

В качестве примера приведу распределение частот среди основных российских операторов связив диапазоне LTE2600 (Band7):

Как видим из этой схемы, Билайну досталось всего 10 МГц. Ростелекому тоже досталось только 10 МГц. МТС — 35 МГц в Московском регионе и 10 МГц по всей стране. А Мегафону и Yota (это один и тот же холдинг) досталось аж 65 МГц на двоих в Московском регионе и 40 МГц по всей России!

Через Yota в Москве виртуально работает только Мегафон в стандарте 4G, в других регионах — Мегафон и МТС. В диапазоне TDD по всей России кроме Москвы будут работать телевидение (Космос-ТВ и др.).

Полное распределение частот операторов сотовой связи в России см. здесь.

Сети 4G LTE в России

Оператор

Частотный диапазон

(МГц)Dw/Up

Ширина канала

(МГц)

Тип дуплекса

Номер полосы

Yota

2500-2530 / 2620-2650

2x30

FDD

band 7

Мегафон

2530-2540 / 2650-2660

2x10

FDD

band 7

Мегафон

2575-2595

20

TDD

band 38

МТС

2540-2550 / 2660-2670

2x10

FDD

band 7

МТС

2595-2615

20

TDD

band 38

Билайн

2550-2560 / 2670-2680

2x10

FDD

band 7

Теле2

2560-2570 / 2680-2690

2x10

FDD

band 7

МТС

1710-1785 / 1805-1880

2x75

FDD

band 3

Теле2

832-839.5 / 791-798.5

2x7.5

FDD

band 20

МТС

839.5-847 / 798.5-806

2x7.5

FDD

band 20

Мегафон

847-854.5 / 806-813.5

2x7.5

FDD

band 20

Билайн

854.5-862 / 813.5-821

2x7.5

FDD

band 20

Распределение частот среди операторов по регионам России можно найти здесь.

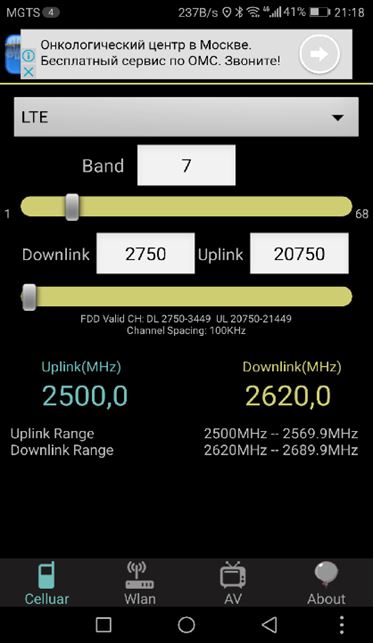

Для тех, кому трудно запомнить номера диапазонов-бэндов или под рукой нет подходящего справочника, рекомендую небольшое андроид-приложение RFrequence, скриншот которого приведен ниже.

Категории LTE

Абонентские устройства классифицируются по категориям. Наиболее распространенными на сегодня являются устройства 4-й категории CAT4. Это означает что максимально достижимая скорость мобильного интернета на прием (downlink или DL) может составлять 150 Мбит/секунду, на передачу (uplink или UL) – 50 Мбит/с. Важно отметить, что это максимально достижимая скорость в идеальных условиях – главные из которых — вы недалеко от вышки, кроме вас в соте больше нет абонентов, к базовой станции подведен оптический транспорт и др.

Наиболее распространенные категории абонентских устройств приведены в таблице.

Категория абонентского устройства

Макс. скорость загрузки (DL), Мбит/с

Агрегация несущих

Дополнительные технологии

CAT4

150

-

-

CAT6

300

2х20 МГц

-

CAT9

450

3Х20 МГц

-

CAT12

600

3Х20 МГц

4x4 MIMO, 256 QAM

CAT16

980

4Х20 МГц

4x4 MIMO, 256 QAM

Таблица требует некоторых пояснений. Здесь упомянута «агрегация несущих» и «дополнительные технологии». Попытаюсь пояснить, что это такое.

Агрегация частот

Под словом «агрегация» в данном случае понимается объединение, т.е. агрегация частот – это объединение частот. Что это означает – попытаюсь объяснить ниже.

Известно, что скорость приема передачи зависит от ширины канала передачи. Как мы видели из таблицы в предыдущем разделе, ширина канала на загрузку, например, МТС равна 10 МГц в диапазоне Band7 (кроме Москвы), на отдачу также 10 МГц. Чтобы увеличить скорость загрузки оператор перераспределяет купленные им частоты в соотношении 15 МГц на загрузку и 5 МГц на отдачу. Аналогично поступают и другие провайдеры.

Однажды кому-то из разработчиков пришла в голову светлая мысль – а что, если передавать сигнал не на одной несущей частоте, а на нескольких одновременно. Тем самым расширяется канал приема/передачи и скорость теоретически значительно возрастет. А если еще каждую несущую передавать по схеме MIMO 2х2, то получаем дополнительный выигрыш в скорости. Такая схема приема-передачи получила название «агрегации частот».Именно эту схему использует интернет 4G+ или LTE-Advanced (LTE-A).

В таблице указано, что для Cat.9, нужно, чтобы передатчик и приемник умели передавать и принимать сигнал на трех несущих частотах (в трех бэндах) одновременно, ширина каждого канала должна быть не менее 20 МГц. Для Cat.12 необходимо дополнительно, чтобы антенные устройства были соединены по схеме MIMO4х4, т.е. фактически нужно 4 антенны на приемной и передающей стороне.

Загадочные символы 256QAM означают определенный вид модуляции сигнала, позволяющий более плотно упаковывать информацию. Желающих более детально ознакомиться с этой темой могут начать знакомство с материалом в статье в Википедии и с тамошними ссылками.

Категорирование приемных устройств

Схемаагрегирования частот активно развивается российскими провайдерами, заключены много соглашений о взаимном использовании частотных диапазонов, реконструируется антенное хозяйство базовых станций.

Однако есть одна проблема – на приемной стороне абонент должен уметь принимать сигнал на нескольких несущих частотах одновременно. Далеко не все смартфоны, планшеты и модемы поддерживают агрегацию частот и, следовательно, не могут работать в 4G+.

Начиная с 2016 года в документации к смартфонам указываются частотные диапазоны (бэнды) и категорию LTE,в которых они умеют работать.Например, для смартфона выпуска 2017 г. HuaweiP10Plusпомимо прочих параметров указано:

2G

850/900/1800/1900 МГц

3G

HSPA+ до 42 Мбит/с

4G

LTE Cat12 до 600 Мбит/с

LTE частоты

FDD: Band 1, 2, 3, 4, 5, 6, 7, 8, 9, 12, 17, 18, 19, 20, 26, 28; TDD: Band 38, 39, 40, 41

Совместимость с операторами

МТС, Мегафон, Билайн, Теле2, Yota

Кроме того, этот смартфон имеет встроенную антеннуMIMO 4x4 и соответствующий модем, позволяющий обрабатывать сигналы сразу на двух несущих частотах.

Если ваш смартфон поддерживает агрегацию частот, то вкладка «настройка»-> «мобильная сеть» будет выглядеть примерно так:

Если это так, то ваш смартфон поддерживает LTE-A.

Таким образом, производители смартфонов начали догонять сотовых операторов. К сожалению, нельзя сказать того же о производителях модемов. До сих пор самый производительный модем дает максимальные скорости 150/50 Мбит/с, т.е. принадлежит Cat.4. Пока это обстоятельство не слишком огорчает, т.к. такие скорости, если будут достигнуты на практике, заслуживают восхищения. Однако, производство мобильных роутеров, похоже, начинает догонять смартфоны. На рынке стали появляться роутеры Cat.6 от Huaweiи Netgeer (не поддерживает российские бэнды). Так роутер Huawei E5787s-33a можно купить на AliExpress примерно за 10 тыс. руб.

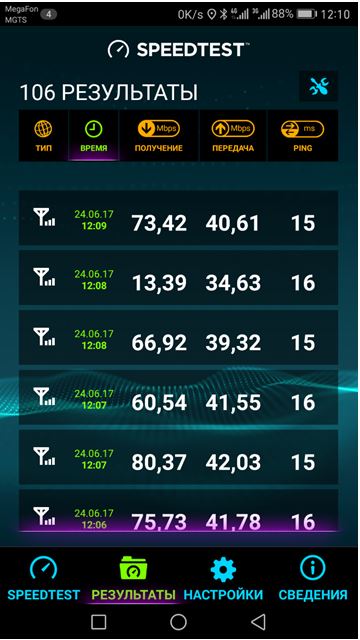

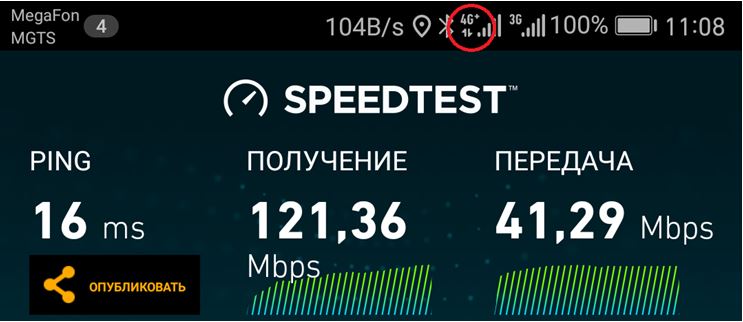

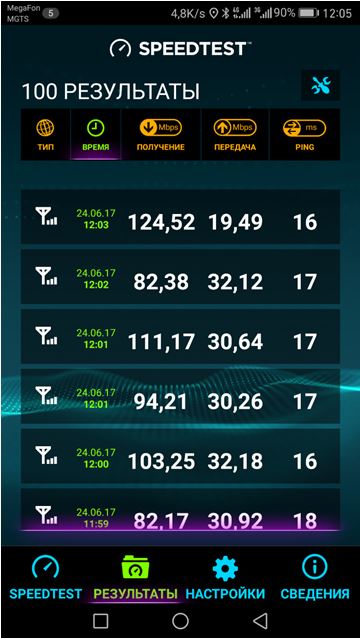

Надо сказать, что реальные скорости, достигаемые в режиме 4G+, далеки от заявленных, но они значительно выше, чем в простом режиме 4G. Автором проведен ряд экспериментов в Москве, где не трудно найти LTE-A (оператор Мегафон), со смартфоном Cat.12, результаты которых показаны на скриншотах. Первый скриншот – скорости для LTE-A (агрегация частот включена), второй скриншот для LTE (агрегация частот выключена). Отмечу, что почему-то при выполнении скриншота у значка 4G+ пропадает плюсик. Почему – не знаю, при тестировании плюс был – см. скрин.



Было проведено по шесть измерений для каждого режима.



Скорости при включенной агрегации частот в среднем заметно выше, хоть и не в разы. Измерения проводились вблизи вышки, днем.

Желающим поэкспериментировать с LTE-A

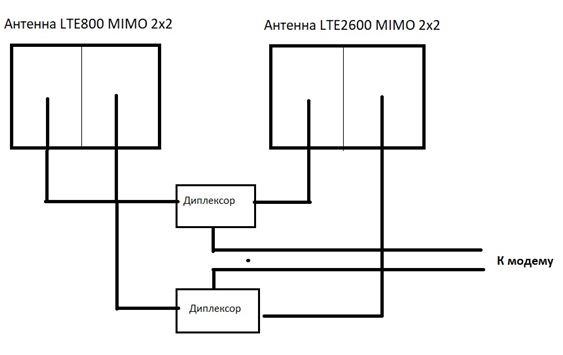

Если в вашей местности появился LTE-A, в чем вы убедились, измерив частоты выбранного вами оператора (провайдер раздает интернет на двух частотах, например, LTE800 и LTE2600, т.е. использует сочетание В7+В20) и у вас руки чешутся попробовать что это такое, то можете попытаться использовать схему из двух MIMO-антенн с диплексерами. Что из этого получится (и получится ли вообще хоть что-то ), можете написать в комментариях к статье.

Отмечу здесь, что антенна NITSA-5 MIMO 2x2 фактически реализует эту схему. Отличие в том, что в NITSA-5 функцию диплексеров выполняют сами широкополосные излучатели антенны, т.к. каждый из них принимает соответствующим образом поляризованные сигналы из диапазонов 790÷960/1700÷2700 МГцодновременно.Напомню, чтоупомянутая антенна состоит из двух широкополосных облучателей, разнесенных на определенное расстояние и ориентированных так, что их векторы поляризации ортогональны.

В целом, эта антенна хорошо приспособлена для приема 4G+ на небольших расстояниях (до 5 км при наличии прямой видимости БС), т.к. позволяет принимать любую комбинацию частот LTE-A и адаптирует MIMO 4x4 к широко распространенным модемам Cat.4, имеющих только два входа MIMO 2x2.

Как узнать параметры LTEсвоего 4G-сигнала

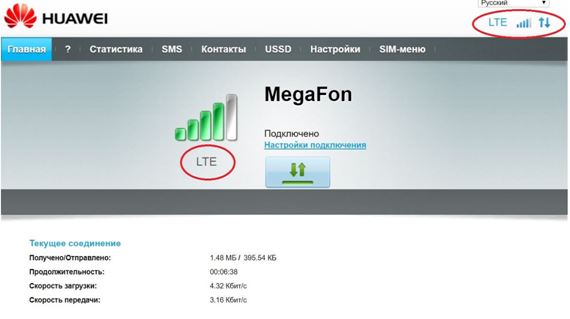

Интерфейс широко распространенного модема Huawei 3372 дает почти всю информацию о параметрах 4G-сигнала. На главной странице интерфейса видим, что принимаем сигнал LTE, оператора сотовой связи, приблизительный уровень сигнала в виде 5 полосок, а также значок, показывающий, что связь установлена – стрелочки верх-вниз.

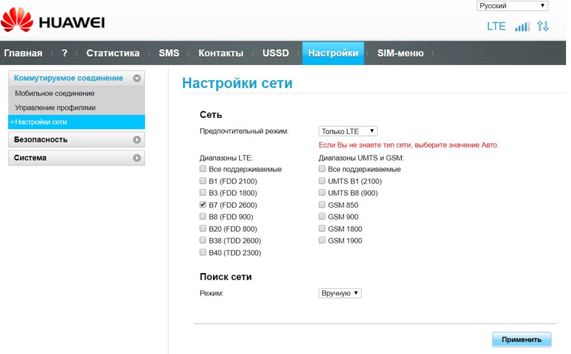

Определить частотный диапазон (Band) и стандарт передачи данных (разнос данных – FDD или TDD) можно на следующей вкладке:

Выставив предпочтительный режим «только LTE», сняв галочку с параметра «все поддерживаемые», можно по очереди перебирая диапазоны узнать – на какой частоте вы получаете сигнал. Если сигнал принимается, то вверху справа будет отражаться информация, как на скриншоте, если приема нет, то появится надпись «Сигнала нет». После всех изменений не забудьте нажать кнопку «Применить».

Но не все так просто. Все вышесказанное прекрасно работает для диапазонов стандарта FDD. Выставить диапазон TDD не удается. Точно знаю, что в Москве МТС раздает LTE в диапазоне Band38, т.е. частота 2600, тип передачи TDD. Попытка выставить этот диапазон для сим-карты МТС не удается, модем перегружает страницу и возвращается к предыдущему состоянию. При этом можно установить B7 иB3 как по отдельности, так и одновременно.

Измерения, проведенные на смартфоне с Андроид 7.0 и встроенным модемом Cat.12, показали следующий результат.

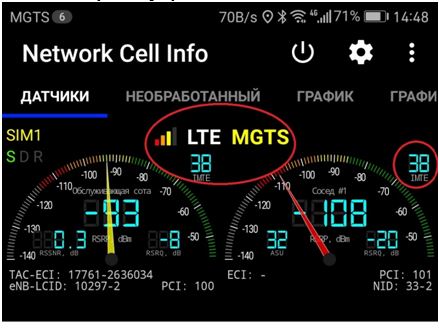

Отмечу, что Андроид 7.0 в отличие от более младших версий умеет измерять параметры сигнала и передавать данные приложениям, которые их запрашивают у ОС. На скриншоте видно, что на самом деле МТС (на скриншоте МГТС, это одно и то же) раздает LTE в диапазоне Band38, т.е. в формате TDD.

Возможная причина такой ситуации заключается в том, что модемы серии Е3372 выпускаются в двух модификациях – Е3372H и Е3372S. У меня модем с буквой H на конце, разлоченный и перепрошитый в HiLink.У модемов E3372Н серийный номер начинается с комбинации G4P, а у E3372S - L8F. Допускаю, что модемы серии S умеют настраиваться на В38, но проверить не могу, т.к. не имею под рукой соответствующего модема.

Таким образом, интерфейс модема HiLink дает почти всю информацию о параметрах LTE-сигнала. Однако, при определении частотного диапазона (Band) может допускать ошибки, когда передача данных осуществляется в формате TDD. Для определения «бэнда» целесообразно пользоваться другими инструментами, в частности приложениями, работающими под Андроид 7.0 и соответствующими смартфонами.
