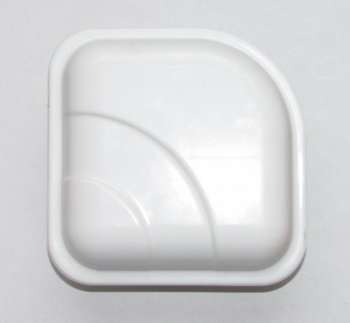

AX-2400 OFFSET MIMO 2x2 - 4G LTE офсетный облучатель
| Диапазон связи : /LTE 2600/WIFI Коэффициент Усиления Дб : 29 дБ Антенный разъем : /N-type Частотный диапазон : 2300-2700 МГц Наличие: |
В магазине
| Стоимость : | 900 р. | |  |
| код товара: 3868 Поделиться
|
Облучатель офсетной параболической антенны AX-2400 OFFSET MIMO предназначен для использования с беспроводными точками доступа стандарта IEEE802.11n (Rocket M2, TEW-6528BRP, TL-WR841ND, DAP-3520 и пр.) и других устройств MIMO 2х2 диапазона 2,3-2,7ГГц (LTE, WIMAX, YOTA). Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала.
Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5). Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Для подключения необходима кабельная сборка.
| Электрические и механические характеристики |
AX-2400 OFFSET MIMO 2x2 |
| Рабочий диапазон частот, МГц |
2300-2700 |
|
Результирующее усиление при различных диаметрах офсетной параболической
антенны (на частоте 2450МГц)
|
0,55м -20dBi
0,6м -21dBi
0,9м- 24,5dBi
1,2м -27dBi
1,5м -29Bi |
| Поляризация |
Вертикальная и горизонтальная |
| Ширина ДН в плоскости вектора Е по уровню -10dB, град |
110 |
| Ширина ДН в плоскости вектора Н по уровню -10dB, град |
105 |
| Входное сопротивление, Ом |
50 |
| Развязка между входами в диапазоне 2300-2700 МГц , dB |
Более 25 |
| Развязка между входами в диапазоне 2400-2500 МГц , dB |
Более 35 |
| КСВ в рабочем диапазоне частот, не более |
1,5 |
| Допустимая мощность, Вт |
50 |
| Габаритные размеры, мм |
120 х 120 х 60 |
| Разъем |
2 х N-female |
| Материал кожуха |
PVC |
|
